Индивидуальное модульное приспособление
Разработано для точности и эффективности
Универсальные решения по креплению деталей

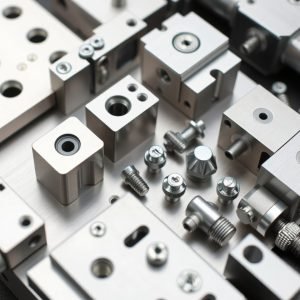

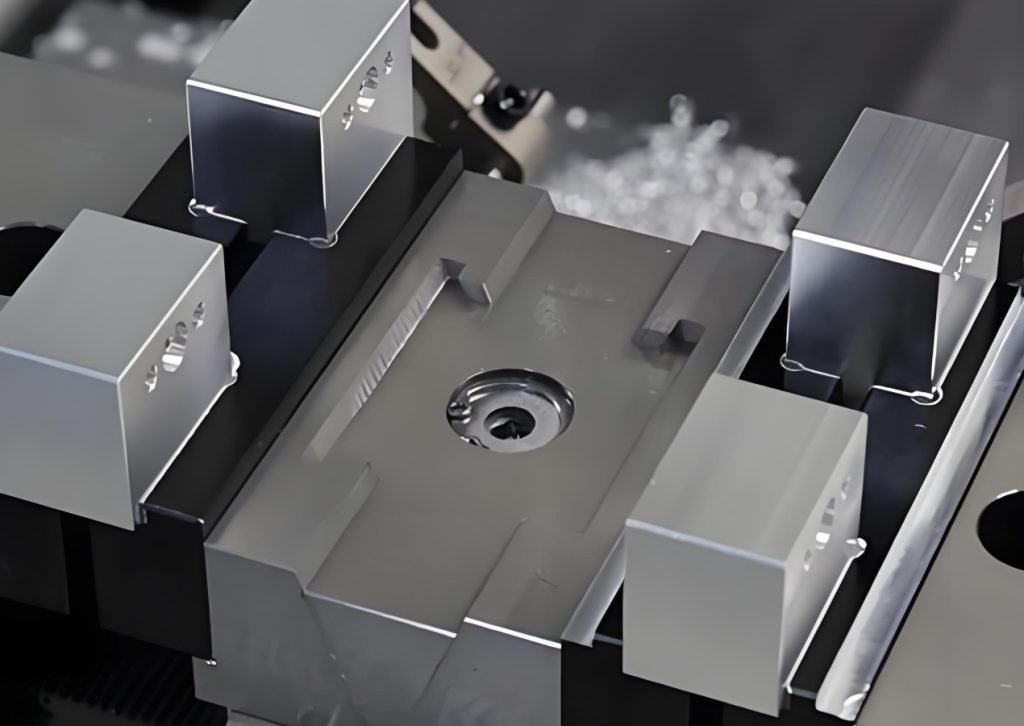

Модульное приспособление
A модульное приспособление это реконфигурируемая система крепления заготовок, которая использует стандартизированные взаимозаменяемые компоненты для фиксации заготовок во время производственных операций. В отличие от традиционных приспособлений, которые изготавливаются на заказ для конкретных деталей, модульные системы можно быстро собирать, разбирать и перенастраивать для размещения различных заготовок с минимальным временем настройки.
Модульные системы креплений произвели революцию в том, как детали удерживаются во время обработки, проверки и сборки. Независимо от того, работаете ли вы на станках с ЧПУ, контрольно-измерительном оборудовании КИМ или на сварочных станциях, понимание модульного крепления может значительно улучшить ваши производственные возможности.
Применение модульных приспособлений
Аэрокосмическое производство
Автомобильное производство
Производство медицинского оборудования
Операции обработки с ЧПУ
Процессы проверки КИМ
Сварочные и сборочные работы

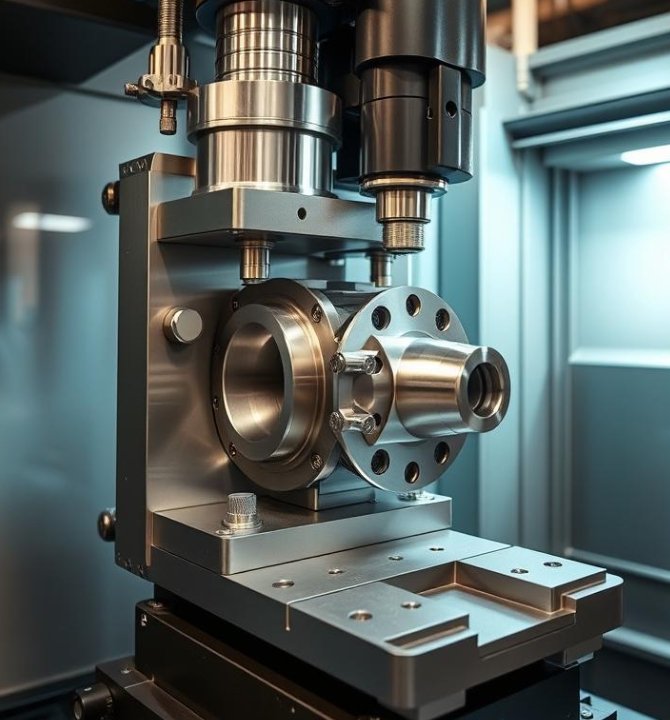

Модульное приспособление улучшает крепление заготовки на станках с ЧПУ

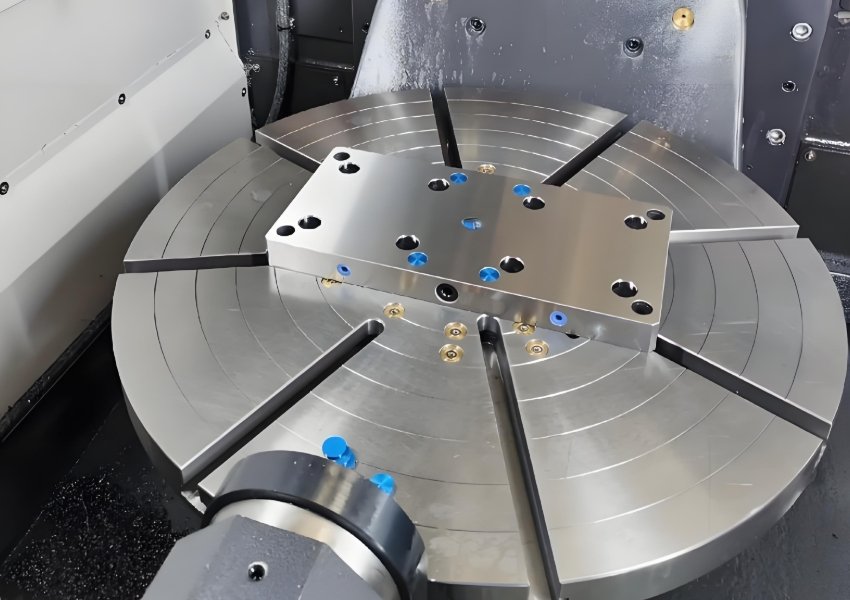

Улучшенное время настройки
Благодаря предварительно разработанным компонентам, которые можно быстро собрать, модульные приспособления значительно сокращают время настройки по сравнению с созданием индивидуальных приспособлений. Это означает меньшее время простоя оборудования и более быстрые переходы между заданиями.

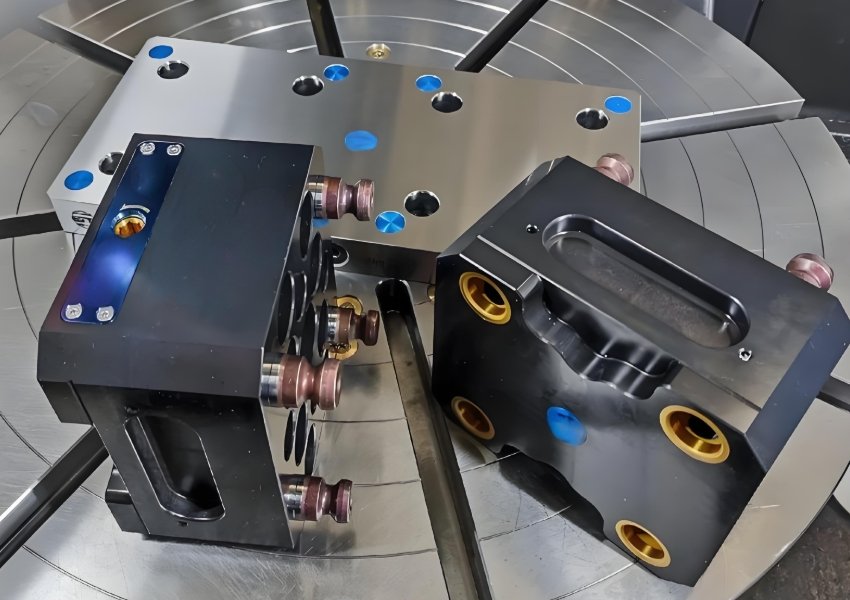

Многокомпонентная обработка
Модульные системы можно настроить для одновременной обработки нескольких деталей, что позволяет максимально повысить эффективность каждого цикла обработки и увеличить общую производительность без ущерба для точности.

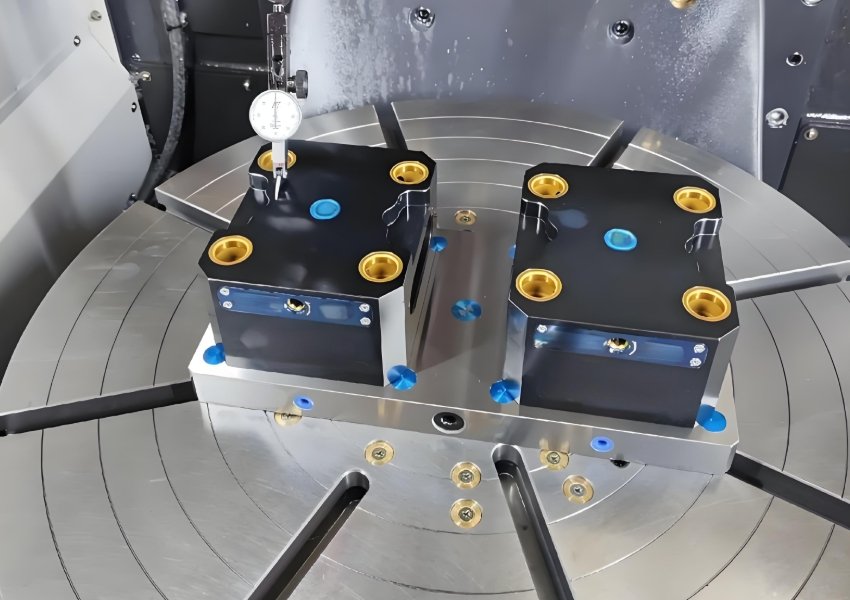

Улучшенная повторяемость
Благодаря предварительно разработанным компонентам, которые можно быстро собрать, модульные приспособления значительно сокращают время настройки по сравнению с созданием индивидуальных приспособлений. Это означает меньшее время простоя оборудования и более быстрые переходы между заданиями.
Обычные модульные приспособления
Различные производственные процессы требуют специализированных подходов к креплению. Вот некоторые из наиболее широко используемых конфигураций модульных креплений и их применения:

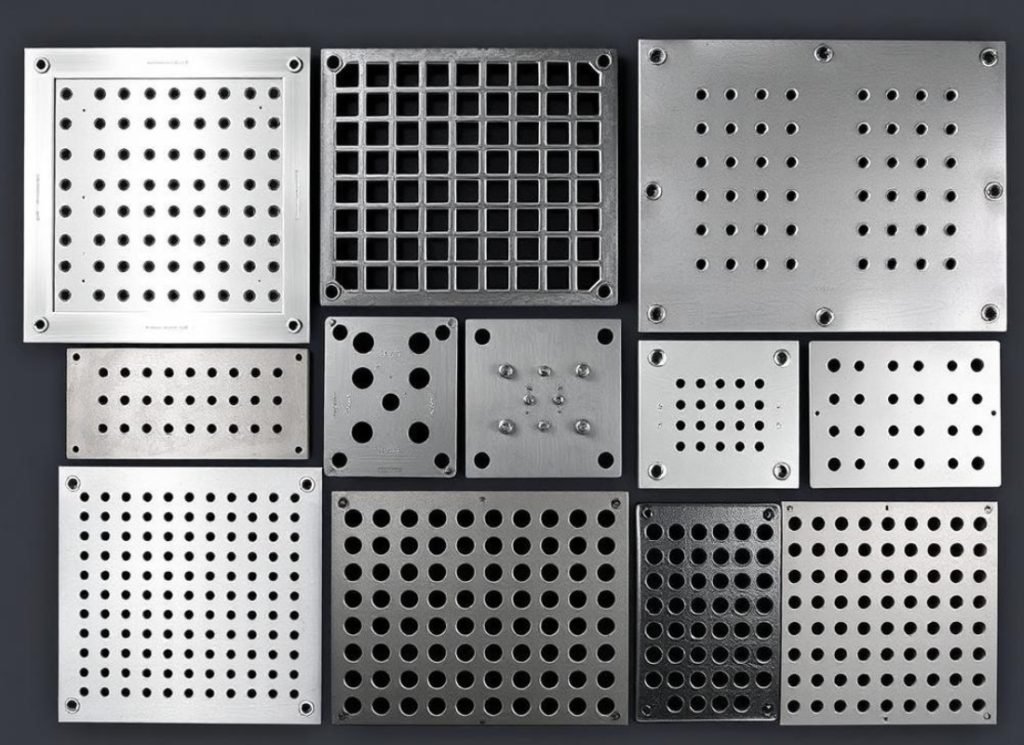

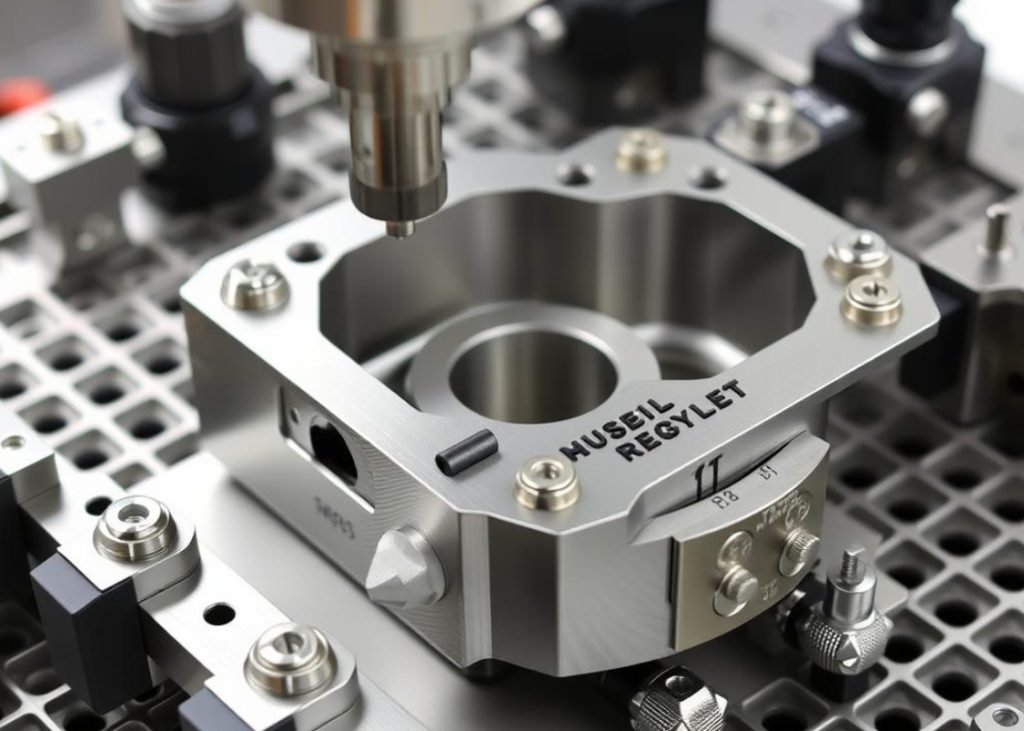

Системы решетчатых пластин
Решетчатые пластины имеют точно расположенные отверстия для монтажа компонентов. Идеально подходят для обработки на станках с ЧПУ сложных деталей неправильной формы, требующих множественных точек расположения и зажима.

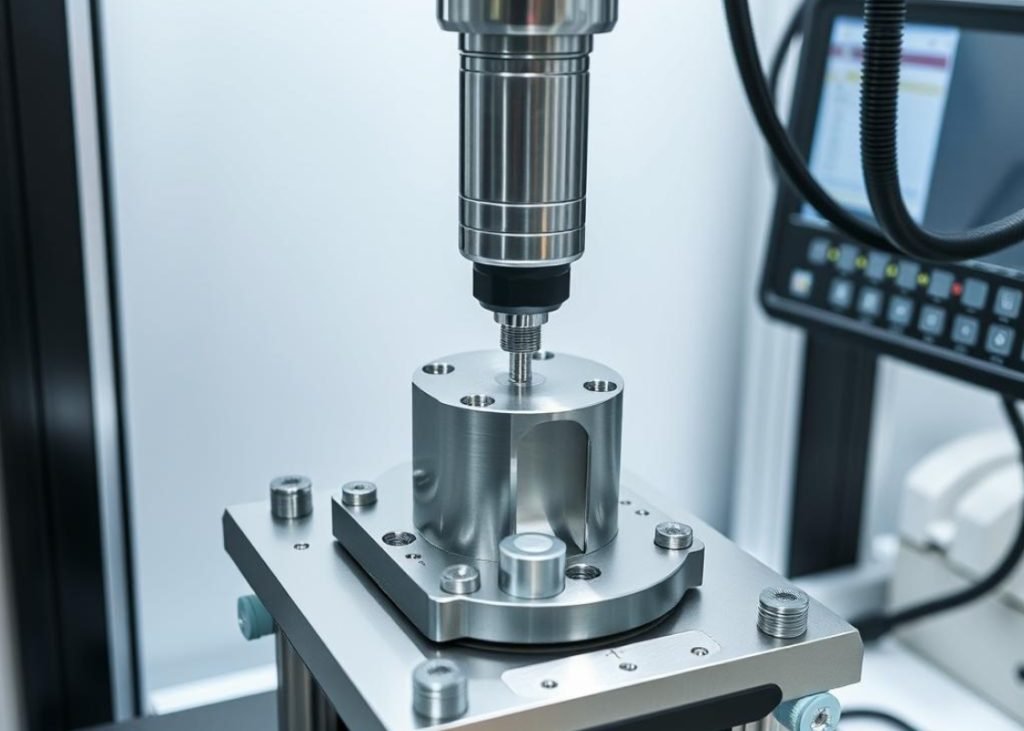

Модульное крепление CMM
Модульное крепление КИМ использует специализированные компоненты, разработанные для метрологических приложений. Эти системы отдают приоритет доступности для траекторий зонда, сохраняя при этом точное позиционирование детали для точного измерения.

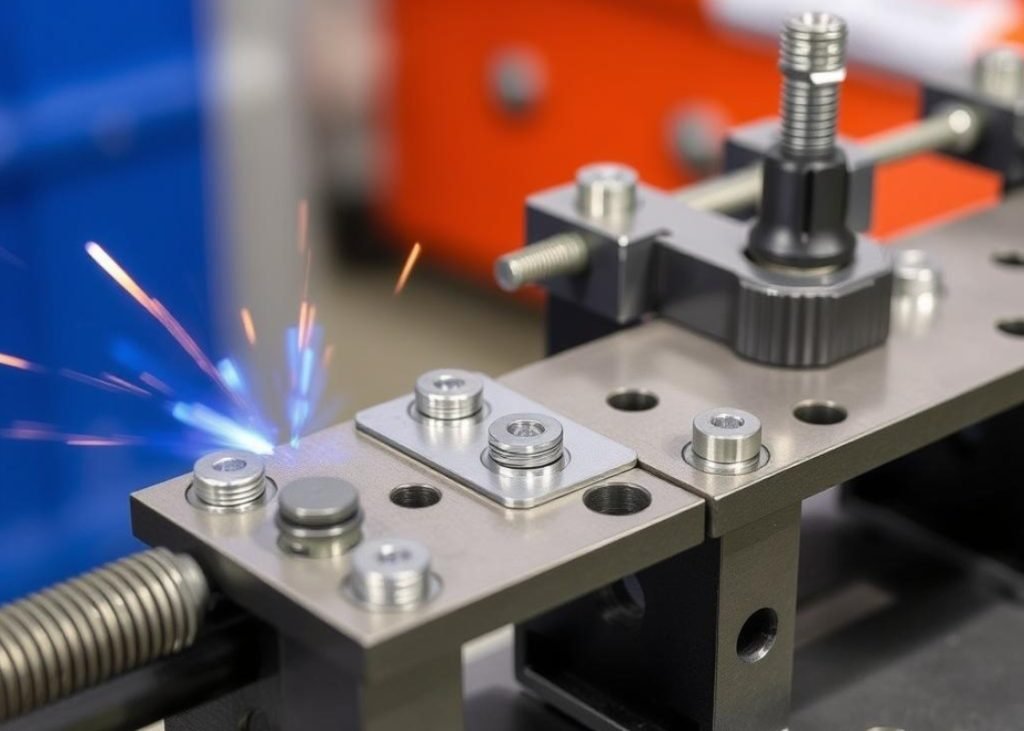

Сварочные приспособления
Специализированные для высокотемпературных применений, сварочные приспособления используют термостойкие компоненты и часто включают заземляющие соединения. Они обеспечивают точное выравнивание деталей до и во время сварочных процессов.
Модульные решения для конкретных приложений
Основные преимущества для сварочных работ
Оптимизация сварки и сборки с помощью модульных систем
Сварочные и сборочные операции представляют собой уникальные проблемы с креплением, для решения которых особенно хорошо подходят модульные системы. Возможность точного позиционирования и удержания компонентов во время процессов соединения обеспечивает качество и последовательность.
Ключевые преимущества
Улучшения процесса сборки
Эргономичное позиционирование
Регулируемая высота и ориентация позволяют работникам удобно добираться до точек сборки, снижая утомляемость и повышая производительность.
Последовательная сборка
Модульные системы можно переконфигурировать между этапами сборки, обеспечивая оптимальное позиционирование для каждой операции в сложных сборках.
Проверка качества
Приспособления могут иметь функции «годен/не годен» для проверки правильности сборки перед окончательным соединением компонентов.
Компоненты модульной крепежной системы
Всеобъемлющего модульное приспособление Система состоит из нескольких ключевых категорий компонентов, каждая из которых выполняет определенные функции в процессе крепления. Понимание этих компонентов необходимо для создания эффективных решений по креплению.
Наш опыт в проектировании и производстве приспособления для точной сборки охватывает множество отраслей: от автомобильной и аэрокосмической до электроники и медицинских приборов. Мы специализируемся на создании специальные сборочные приспособления которые оптимизируют ваши конкретные процессы сборки, сохраняя при этом самые высокие стандарты качества и повторяемости.

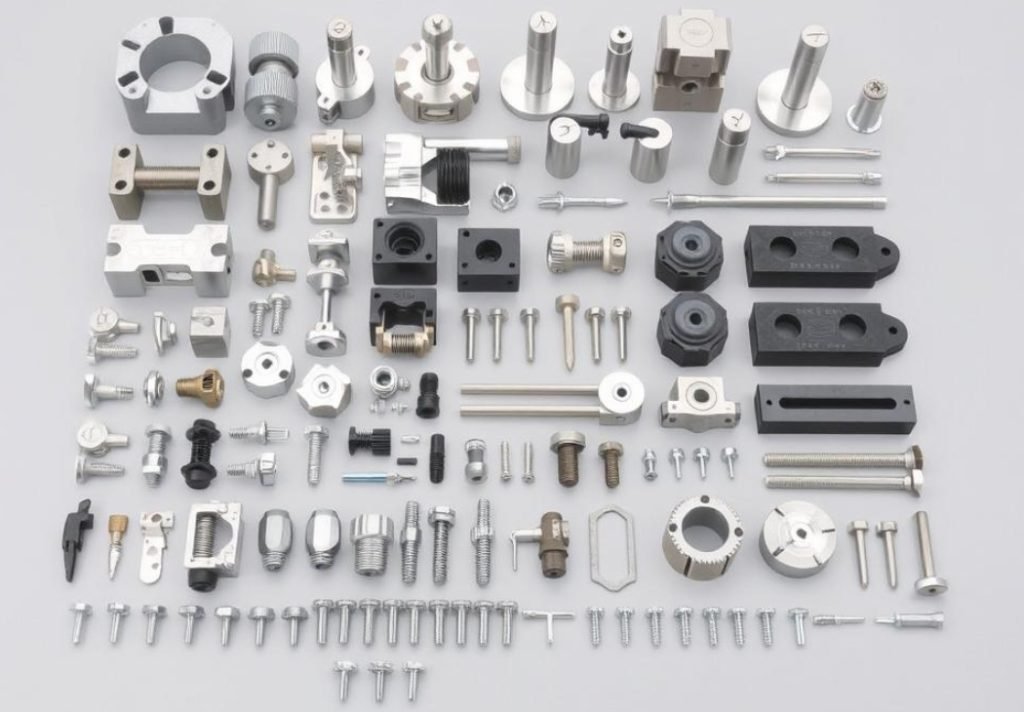

Основные компоненты модульного приспособления
Взаимозаменяемость этих модульных компонентов приспособления позволяет создавать практически неограниченные конфигурации для размещения заготовок различных форм и размеров. Эта стандартизация является ключом к гибкости и экономической эффективности системы.
Функция – Точное позиционирование заготовки; Распространенные варианты – Штифты, V-образные блоки, опорные кнопки; Материал – Закаленная сталь, с твердосплавными наконечниками
Функция – Закрепить заготовку на локаторах; Распространенные варианты – Ленточные зажимы, шарнирные зажимы, поворотные зажимы; Материал – Сталь, алюминий
Функция – Предотвращение прогиба во время обработки; Распространенные варианты – Предотвращение прогиба во время обработки; Материал – Сталь с нейлоновыми или делриновыми наконечниками
Функция – Подъем заготовки для обеспечения зазора между инструментом и заготовкой; Распространенные варианты – Фиксированная высота, регулируемая; Материал – Алюминий, сталь
Функция – Соединение компонентов с базовой плитой; Распространенные варианты – Болты, быстросъемные крепления; Материал – Закаленная сталь, нержавеющая сталь

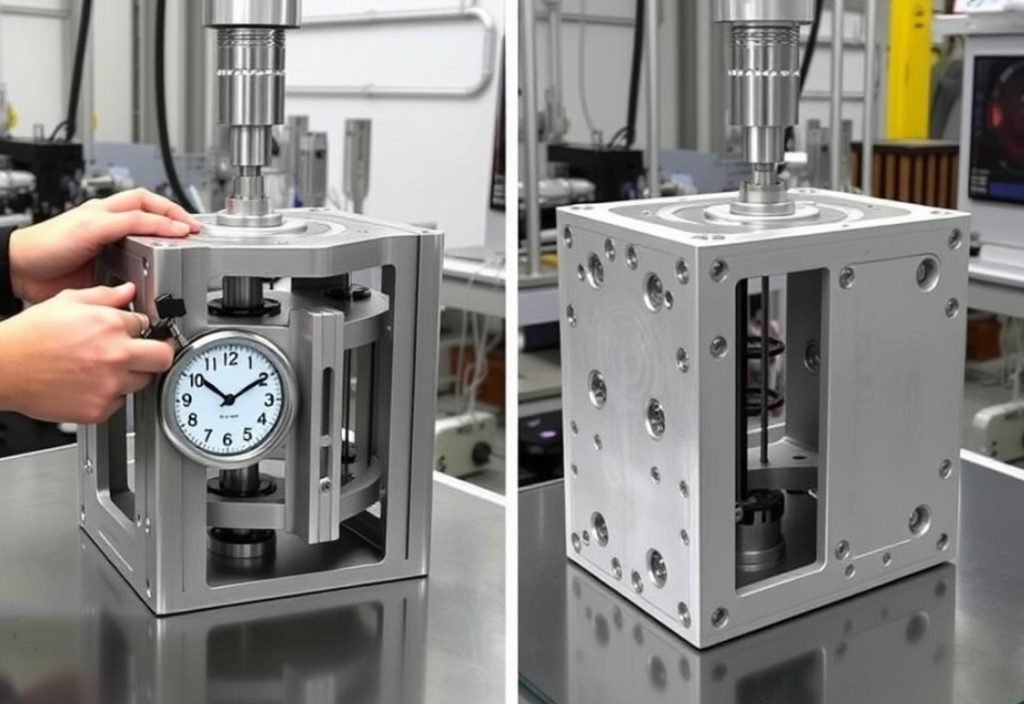

Модульные приспособления против традиционных приспособлений
Понимание различий между модульными и традиционными подходами к креплению помогает производителям принимать обоснованные решения относительно инвестиций в крепежные элементы.
Преимущества модульных приспособлений
✅ Гибкость: быстрая перенастройка для разных деталей
✅ Сокращенное время настройки: до 80% быстрее, чем при использовании специальных приспособлений
✅ Экономичность: одна система обслуживает несколько приложений
✅ Возможность повторного использования: компоненты можно использовать в разных проектах годами.
✅ Эффективность хранения: требует меньше места, чем несколько специализированных устройств
✅ Масштабируемость: системы могут расти вместе с потребностями производства
✅ Документация: настройки можно легко записывать и воспроизводить
Ограничения традиционных приспособлений
❎ Негибкость: разработано только для определенных деталей
❎ Высокая начальная стоимость: индивидуальные расходы на проектирование и изготовление
❎ Длительные сроки выполнения: недели или месяцы на проектирование и производство
❎ Проблемы с хранением: специальные приспособления занимают ценное пространство
❎ Риск устаревания: становится бесполезным при замене деталей
❎ Расходы на техническое обслуживание: ремонт часто требует специализированной работы
❎ Ограниченная возможность повторного использования: как правило, инструменты одноразового использования
Сравнение рентабельности инвестиций
Хотя традиционные приспособления изначально могут показаться менее затратными для крупносерийного производства отдельных деталей, модульные приспособления обычно обеспечивают более высокую окупаемость инвестиций, если учесть:
- Сокращение времени настройки для нескольких заданий
- Устранение задержек проектирования и изготовления
- Возможность быстрой адаптации к инженерным изменениям
- Более низкие общие инвестиции для нескольких разновидностей деталей
- Увеличенный срок службы за счет повторного использования компонентов
Внедрение модульного оборудования в вашу деятельность
Переход на модульное оборудование требует тщательного планирования, но обеспечивает существенные долгосрочные преимущества.
Для успешного внедрения модульной системы приспособлений в ваше производство выполните следующие действия:
Оцените существующие проблемы с закреплением рабочих мест и определите возможности для улучшения.
Выберите метрическую или имперскую систему мер и определите подходящий шаг сетки на основе типичных размеров ваших деталей.
Начните с комплексного комплекта, включающего основные компоненты для наиболее распространенных применений.
Убедитесь, что операторы понимают принципы и передовой опыт модульного крепления.
Создайте подробную документацию успешных конфигураций приспособлений для дальнейшего использования.
Трансформируйте свое производство с помощью модульной оснастки
Модульные системы креплений представляют собой значительный прогресс в технологии крепления обрабатываемых деталей. Обеспечивая беспрецедентную гибкость без ущерба для точности, эти системы позволяют производителям быстро реагировать на меняющиеся производственные требования, сохраняя при этом качество и эффективность.
Независимо от того, хотите ли вы усовершенствовать операции обработки на станках с ЧПУ, повысить точность измерений с помощью модульных приспособлений для КИМ или оптимизировать процессы сварки и сборки, модульные приспособления предлагают универсальное решение, которое растет вместе с вашими потребностями.
