Токарный станок с ЧПУ использует концепцию ЧПУ (числовое программное управление), технологию, которая позволяет рабочим автоматизировать процесс обработки с помощью компьютерного программирования. Она позволяет точно формовать металл, пластик, сплавы, дерево и другие композиты.
Если вам интересно, как работает весь этот процесс — от этапа проектирования до исполнения — этот блог для вас. Мы обсудим каждый шаг, а также применение токарного станка с ЧПУ и его преимущества в различных отраслях.

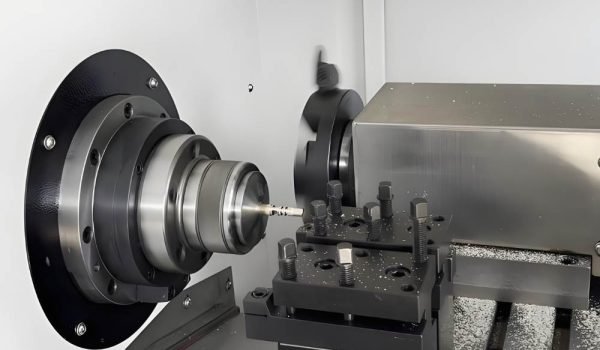

Что такое станок с ЧПУ?
Станок с ЧПУ — это автоматизированный производственный инструмент, который использует компьютерное программирование для управления операциями обработки с высочайшей точностью.
В отличие от ручной обработки, где операторы управляют инструментами вручную, станки с ЧПУ следуют запрограммированным инструкциям. Они режут, сверлят, фрезеруют или формуют такие материалы, как металл, пластик, дерево и композиты.
Вы могли сталкиваться с этими машинами, если работаете в аэрокосмической, автомобильной или медицинской промышленности. Используя программное обеспечение для автоматизированного проектирования (САПР) и автоматизированного производства (CAM), станки с ЧПУ могут создавать сложные детали с минимальным вмешательством человека.
Ключевые компоненты токарного станка с ЧПУ
Станок с ЧПУ состоит из нескольких критических компонентов, которые работают вместе, обеспечивая точную и автоматизированную обработку. Ниже приведены ключевые компоненты и их функции:
1. Передняя бабка
В головной бабке размещается главный шпиндель, двигатель и система передач, которые приводят в движение заготовку. Шпиндель удерживает патрон (который захватывает материал) и вращает его с контролируемой скоростью, в то время как режущий инструмент удаляет материал.
2. Станина токарного станка
Станина токарного станка является основанием токарного станка с ЧПУ, обеспечивая структурную поддержку всех остальных компонентов. Изготовленная из чугуна или стали, она обеспечивает устойчивость, устойчивость к вибрации и выравнивание во время обработки.
3. Чак
Патрон — это зажимное устройство, установленное на шпинделе, которое надежно удерживает заготовку во время ее вращения. В токарных станках с ЧПУ обычно используются:
- 3-х кулачковые патроны: Самоцентрирующийся, идеально подходит для круглых заготовок.
- 4-х кулачковые патроны: Независимая регулировка для нестандартных форм.
- Цанговые патроны: Используется для более мелких, высокоточных деталей.
4. Задняя бабка
Задняя бабка расположена напротив передней бабки и обеспечивает дополнительную поддержку для длинных или тонких заготовок. Она предотвращает изгиб или прогиб, удерживая конец материала неподвижно. Эту часть можно легко отрегулировать вдоль станины токарного станка для деталей разной длины.
5. Ножная педаль.
Ножная педаль — это удобный механизм управления, используемый операторами для выполнения определенных функций без использования рук. Обычно она используется для:
- Открытие и закрытие патрона для загрузки и выгрузки деталей
- Управление скоростью шпинделя при ручных операциях
- Включение или выключение задней бабки
6. Система охлаждения
Во время обработки высокоскоростное вращение и резка генерируют тепло, которое может повлиять на точность и срок службы инструмента. Система охлаждения помогает регулировать температуру, смазывая и охлаждая зону резания.

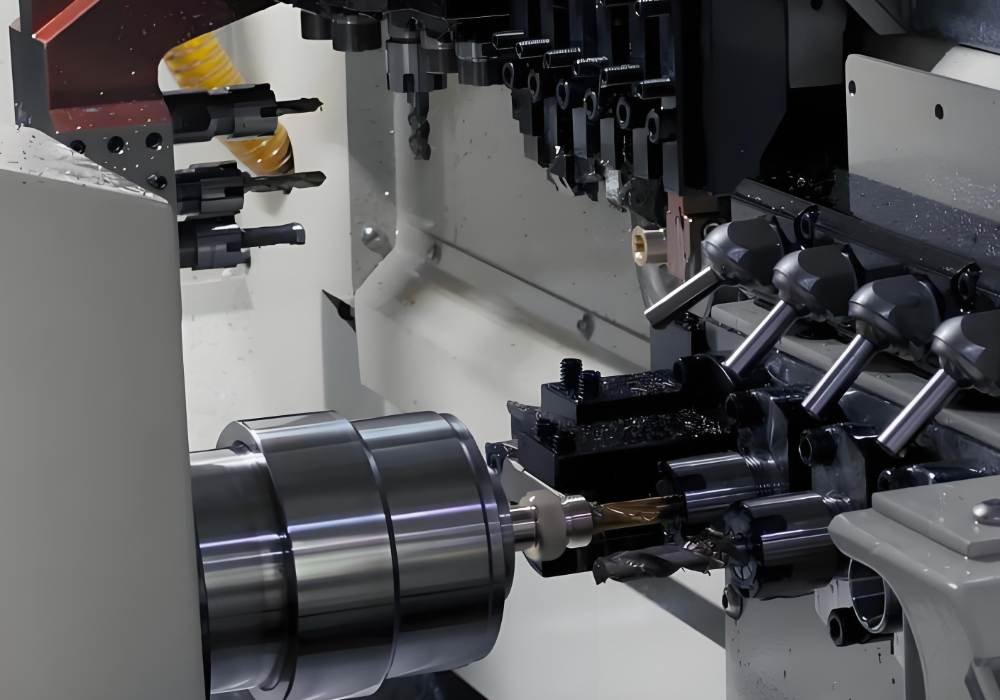

Как работает токарный станок с ЧПУ?
Вот Как работает станок с ЧПУ.
1. Этап проектирования
Перед обработкой на станке с ЧПУ детали проектируются в цифровом виде с использованием программного обеспечения САПР (системы автоматизированного проектирования), например, SolidWorks, AutoCAD или Fusion 360. Этот этап позволяет инженерам:
- Определите точную форму, размер и габариты детали.
- Обеспечьте надлежащие допуски и качество обработки поверхности.
- Определите любые сложные элементы, которые могут потребовать специальных методов обработки.
После завершения проектирования файл САПР преобразуется в формат, совместимый с ЧПУ, и готов к программированию.
2. программирование
Цифровой дизайн должен быть переведен в машиночитаемые инструкции. Это делается с помощью программного обеспечения CAM (Computer-Aided Manufacturing), которое преобразует файл CAD в G-код. Оно управляет движением токарного станка с ЧПУ, определяя, как быстро вращать, где резать и на какой глубине.
Как оператор, вы можете вручную регулировать скорость подачи, скорость вращения шпинделя и траекторию инструмента для повышения эффективности. После проверки G-кода он загружается в систему управления токарного станка с ЧПУ.
3. Настройка станка с ЧПУ
Перед выполнением токарный станок с ЧПУ должен быть настроен и откалиброван для обеспечения идеального выравнивания и точности. Этот шаг включает в себя:
- Закрепление заготовки в патроне.
- Выбор и загрузка правильных режущих инструментов.
- Калибровка скорости шпинделя, скорости подачи и глубины резания.
- Проверка расхода охлаждающей жидкости и смазки.
4. Выполнение механической обработки
После того, как ЧПУ запрограммировано и настроено, начинается процесс обработки. Шпиндель вращает заготовку с точной скоростью, в то время как режущий инструмент следует по запрограммированной траектории для удаления материала и придания формы детали.
Токарный станок выполняет точение, торцевание, сверление и нарезание резьбы по конструкции. Точение создает цилиндрические формы, торцевание сглаживает торцы, сверление добавляет отверстия, а нарезание резьбы прорезает пазы для винтов.
После обработки токарный станок с ЧПУ останавливается, разблокирует патрон и выталкивает готовую деталь. Теперь вы можете вызвать инспекционную группу, чтобы убедиться, что все идеально.
Применение токарных станков с ЧПУ
Токарные станки с ЧПУ используются для различных операций по обработке, чтобы формировать, очищать и отделывать материалы с высокой точностью. Некоторые реальные приложения включают:
- Автоматизированная индустрия: Используется для изготовления деталей двигателей, валов, тормозных дисков и деталей передач с высокой точностью.
- Авиационно-космическая промышленность: Необходим для производства деталей самолетов, таких как лопатки турбин, детали шасси и конструкционные крепежи.
- Медицинская промышленность: Создает точные хирургические инструменты, протезы суставов и зубные имплантаты, требующие исключительной точности.
- Электронная промышленность: Используется для обработки разъемов электронных устройств, теплоотводов и прецизионных корпусов.
- Нефтегазовая промышленность: Производит детали клапанов, трубопроводную арматуру и буровые долота для тяжелого промышленного использования.
Преимущества токарного станка с ЧПУ
Основными преимуществами использования станка с ЧПУ являются:
| Преимущества | Описание |
| Точность и высокая достоверность | Токарные станки с ЧПУ используют компьютерное управление движениями, что обеспечивает постоянную и высокоточную обработку, снижая вероятность человеческих ошибок. |
| Более быстрое производство | Автоматизированные операции позволяют ускорить производственные циклы, сократить время изготовления и повысить эффективность. |
| Безопасность персонала | Станки с ЧПУ работают с минимальным вмешательством человека, что снижает прямой контакт с острыми инструментами и обеспечивает более безопасную рабочую среду. |
Выбирайте совершенство и воспользуйтесь преимуществами современных технологий токарных станков с ЧПУ.
Токарные станки с ЧПУ обеспечивают непревзойденную точность, скорость и безопасность, что делает их незаменимыми для высококачественного производства. Независимо от того, производите ли вы детали на заказ или крупногабаритные компоненты, выбор станков с ЧПУ является настоятельно рекомендуемым.
