Знаете ли вы, что теперь производители могут изготавливать детали всего за несколько дней, а не недель или месяцев? Это стало возможным благодаря быстрой обработке инструментов — революционному производственному процессу, позволяющему быстро создавать формы, штампы и шаблоны.
Этот инновационный подход сокращает разрыв между созданием прототипов и производством, позволяя вам проверить конструкцию и выбор материалов перед запуском в массовое производство. Благодаря быстрой оснастке вы можете производить детали малыми и средними партиями, что делает её идеальным решением для создания прототипов, изготовления мостов и мелкосерийного производства.

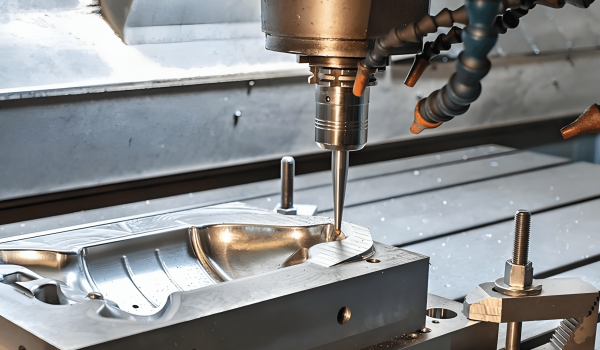

Определение и основные понятия быстрого инструментария
Будучи важнейшим аспектом современного производства, быстрое изготовление инструментов и пресс-форм осуществляется с использованием передовых технологий. Эта технология произвела революцию в цикле разработки продукции, значительно сократив время итераций с нескольких месяцев до нескольких дней. Вы можете воспользоваться преимуществами быстрой обработки инструментов, используя её способность быстро изготавливать пресс-формы, штампы и модели с меньшими затратами по сравнению с традиционными методами.
Быстрая оснастка Это набор технологий, используемых для быстрого изготовления форм, штампов и шаблонов. Основная концепция заключается в быстром создании производственной оснастки с использованием таких технологий, как 3D-печать, обработка на станках с ЧПУ и различные методы литья. В отличие от традиционной оснастки, которая ориентирована на долговечность при массовом производстве, быстрая оснастка ставит во главу угла скорость и экономичность при коротких тиражах. Такой подход позволяет вам проверить свои конструкции, прежде чем инвестировать в дорогостоящую производственную оснастку.
Традиционная оснастка против быстрой оснастки
Традиционная оснастка изготавливается из прочных металлов с использованием таких технологий, как механическая обработка и литье, что делает её более подходящей для крупносерийного производства. С другой стороны, быстродействующую оснастку можно изготавливать на месте с помощью аддитивного производства, что обеспечивает более быструю обработку заказов.
Ключевые различия в сроках и стоимости производства
Сроки и стоимость производства, связанные с использованием обычной и быстрой оснастки, существенно различаются. Изготовление обычной оснастки занимает 4–8 недель и требует высоких первоначальных затрат. В отличие от неё, быстрое изготовление оснастки можно осуществить за 24–72 часа при значительно меньших первоначальных затратах. Эта разница в значительной степени обусловлена особенностями производственного процесса: для обычной оснастки требуется специализированное оборудование и опыт, в то время как многие методы быстрой оснастки можно реализовать на месте с помощью доступных станков с ЧПУ или настольных 3D-принтеров.
Выбор материалов также отражает различные приоритеты. В традиционных инструментах обычно используется закалённая сталь, обеспечивающая прочность в течение сотен тысяч циклов. Однако для быстрой обработки используются такие материалы, как алюминий, мягкие стали или высокотемпературные полимеры, которые могут быть не столь долговечны, но обеспечивают более быстрое производство.
Соображения по объему производства
Возможности обработки больших объёмов производства чётко различаются между традиционным и скоростным инструментом. Традиционное оборудование оптимизировано для производства партий, превышающих 5,000 деталей, что делает его идеальным для крупносерийного производства. Скоростное оборудование, в свою очередь, подходит для производства объёмов от 1 до примерно 10 000 деталей, обеспечивая гибкость при изготовлении небольших партий или прототипов.
Точка безубыточности при использовании этих подходов варьируется в зависимости от проекта, но обычно составляет от 5,000 до 10 000 деталей, в зависимости от сложности и требований к материалам. Необходимо учитывать производственные потребности и выбрать метод оснастки, который наилучшим образом соответствует вашим требованиям к объёму производства и бюджетным ограничениям.
Методы прямой быстрой обработки
Производство пресс-форм, штампов и моделей значительно упростилось благодаря методам прямой быстрой оснастки, исключающим необходимость в промежуточных этапах. Метод прямой быстрой оснастки оптимизирует процесс изготовления пресс-форм, создавая их непосредственно на основе данных САПР, зачастую исключая необходимость в мастер-модели.
3D Печать / Аддитивное производство
Технологии 3D-печати, такие как стереолитография (SLA), селективное лазерное спекание (SLS) и прямое лазерное спекание металлов (DMLS), составляют основу современных методов прямой быстрой оснастки. Эти технологии аддитивного производства позволяют создавать вставки для пресс-форм, способные выдерживать давление и температуру впрыска до 238 °C при давлении 0.45 МПа, что делает их пригодными для серийного производства.
Основным преимуществом 3D-печатной оснастки является возможность создания сложных геометрических форм и внутренних элементов, которые было бы невозможно или слишком дорого создать при использовании традиционных методов производства.

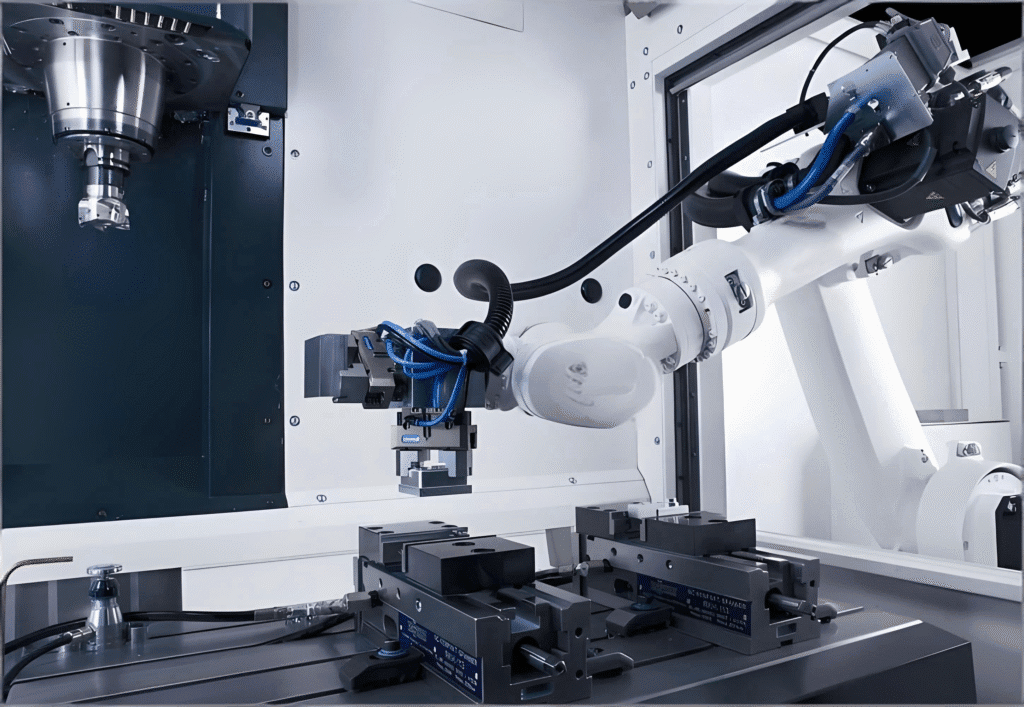

Обработка на станках с ЧПУ для быстрой оснастки
CNC-обработка представляет собой ещё один мощный метод прямой быстрой обработки, особенно эффективный для создания вставок в формы из алюминия или мягкой стали с превосходной точностью размеров. Пресс-формы, изготовленные на станках с ЧПУ, обеспечивают превосходное рассеивание тепла по сравнению с полимерными аналогами, сокращая время цикла и повышая качество деталей в таких процессах, как литьё под давлением.
Обработка на станках с ЧПУ особенно полезна для быстрого изготовления вставок в формы из алюминия или мягкой стали, поскольку цеха доставляют их в течение 2–3 дней. Такая быстрая обработка позволяет производителям оперативно вносить изменения и совершенствовать конструкцию оснастки.
Методы косвенной быстрой обработки
Методы непрямой быстрой оснастки позволяют с лёгкостью создавать сложные формы и модели. Непрямая быстрая оснастка включает в себя создание мастер-модели, как правило, с помощью 3D-печати, а затем использование этой модели для изготовления самой формы или штампа. Этот подход обеспечивает исключительную гибкость и точность воспроизведения деталей, что делает его идеальным для мелкосерийного производства и сложных геометрических форм.
Литье силиконовых форм
Литье в силиконовые формы — краеугольный камень непрямой быстрой оснастки, предлагающей универсальный и экономичный метод производства высококачественных деталей. Этот процесс начинается с 3D-печатной мастер-модели, которая заливается жидким силиконом, затвердевающим для создания гибкой формы. Силиконовые формы превосходно передают сложные детали и углубления, что делает их подходящими для деталей сложной формы.
Вакуумное литье
Вакуумное литье повышает качество деталей, изготавливаемых с помощью силиконовых форм, удаляя пузырьки воздуха и обеспечивая полное заполнение материалом всех полостей формы. Этот метод позволяет получать детали с превосходной чистотой поверхности и высокой точностью детализации, что делает его пригодным как для прототипов, так и для конечных деталей в таких отраслях, как автомобилестроение и производство бытовой электроники.
Литье по выплавляемым моделям
Литье по выплавляемым моделям, также известное как литье по выплавляемым моделям, совершило революцию благодаря быстрой обработке на станках. Этот процесс включает в себя создание восковой или смоляной модели, покрытие её керамическим материалом, выплавку модели и заливку металла в полученную полость. Литье по выплавляемым моделям с использованием быстрой обработки на станках позволяет получать сложные металлические детали с превосходной чистотой поверхности и жёсткими допусками.
Используя эти методы непрямой быстрой инструментальной обработки, вы можете оптимизировать производственный процесс, сократить время производства и повысить качество продукции. Независимо от того, производите ли вы прототипы или готовые детали, эти методы предлагают надежное и эффективное решение для удовлетворения ваших потребностей в инструментальной обработке.
Распространенные материалы, используемые для быстрой обработки
Выбор правильного материала для быстрой оснастки крайне важен для достижения желаемого баланса между стоимостью, долговечностью и объёмом производства. Материалы, используемые для изготовления быстрой пресс-формы, часто дешевле и более гибкие, чем те, которые требуются для изготовления обычных пресс-форм.
Металлы: алюминий и сталь
Алюминий является наиболее широко используемым металлом для быстрой оснастки благодаря своей превосходной теплопроводности, которая примерно в 4-5 раз выше, чем у стали. Это свойство сокращает время цикла в таких процессах, как литье под давлением. Алюминий также легче поддается обработке, чем сталь, что позволяет производить вставки для пресс-форм быстрее, обычно в течение 2-3 дней по сравнению с неделями для закаленной стали. Алюминиевые инструменты обычно выдерживают 5,000-10 000 циклов без существенного износа, что делает их идеальными для производства мостов и мелко- и среднесерийного производства.
Мягкие стали, такие как P20 и H13, обладают большей прочностью, чем алюминий, при этом обеспечивая более короткие сроки изготовления, чем закалённые инструментальные стали. Они позиционируются как промежуточный вариант, обеспечивая баланс между простотой обработки и требуемой прочностью для определённых производственных процессов.
Полимеры и композиты
Что касается полимеров, высокотемпературные смолы, разработанные специально для инструментальной промышленности, выдерживают температуру до 240 °C, что позволяет использовать их в реальных производственных процессах. К этим полимерам инженерного класса относятся такие материалы, как Digital ABS, высокотемпературная смола и армированные нейлоны, каждый из которых обладает различной термостойкостью и механическими свойствами.
Композитные материалы, сочетающие полимерные матрицы с армирующими волокнами или металлическими частицами, обеспечивают повышенную прочность и термостойкость, сохраняя при этом свободу дизайна, характерную для 3D-печати. При выборе материала необходимо учитывать не только процесс изготовления инструмента, но и конечный производственный процесс, поскольку различные методы производства предъявляют разные требования к материалам инструмента.
Преимущества быстрой оснастки
Быстрая оснастка обеспечивает множество преимуществ, которые могут существенно повлиять на ваш производственный процесс. Используя эту технологию, вы сможете оптимизировать производственный процесс, снизить затраты и повысить качество продукции.
Эффективность затрат
Одним из основных преимуществ быстрой оснастки является её экономическая эффективность. Стоимость оснастки, как правило, на 40–60% ниже, чем у традиционных методов, благодаря использованию менее дорогих материалов и оптимизации производственных процессов. Это снижение затрат особенно важно для малых и средних объёмов производства, где высокие первоначальные инвестиции в традиционную оснастку не могут быть окуплены при производстве большого количества деталей.
Сокращение времени выполнения заказа
Быстрая оснастка значительно сокращает сроки выполнения заказов: инструменты часто доступны в течение 24–72 часов по сравнению с 4–8 неделями при использовании обычной оснастки. Такое ускорение цикла разработки продукта позволяет компаниям быстрее реагировать на рыночные возможности и получать конкурентные преимущества.
Гибкость дизайна и итерация
Гибкость проектирования, присущая процессам быстрой оснастки, позволяет создавать изделия сложной геометрии, которые было бы трудно или невозможно реализовать традиционными методами. Это включает в себя конформные охлаждающие каналы и сложные внутренние элементы, что позволяет создавать более сложные конструкции изделий. Быстрое оснастка также способствует итеративному совершенствованию конструкции, позволяя производителям тестировать, дорабатывать и оптимизировать свои конструкции в ходе многочисленных итераций без чрезмерных затрат и задержек.
Распространенные проблемы и дефекты при быстрой обработке инструментов
Несмотря на многочисленные преимущества, быстрая обработка материалов сопряжена с определенным набором проблем, которые могут повлиять на качество и эффективность производственного процесса.
Проблемы с отделкой поверхности
Проблемы с качеством поверхности представляют собой одну из наиболее распространённых проблем при быстрой обработке, особенно при использовании 3D-печатных форм, которые могут иметь линии слоёв или эффект «ступенчатых» дефектов. Эти дефекты поверхности могут передаваться на готовые детали, что может потребовать дополнительных этапов постобработки, таких как полировка или обработка поверхности, для достижения приемлемого качества. Возможно, вам потребуется учесть эти дополнительные этапы при планировании производственного процесса, чтобы обеспечить желаемое качество поверхности.
Проблемы точности размеров
Точность размеров представляет собой ещё одну серьёзную проблему, поскольку методы быстрой обработки могут не обеспечивать столь же жёсткие допуски, как традиционные инструменты. Это ограничение точности становится особенно проблематичным для деталей с требованиями к точности посадки или сложных узлов, где совокупные допуски могут создавать проблемы с функциональностью. Понимание этих ограничений критически важно для проектирования деталей, соответствующих вашим спецификациям.
Ограничения долговечности инструмента
Долговечность инструментов остаётся основным ограничением быстрорежущей оснастки: срок службы большинства быстрорежущих инструментов значительно короче, чем у обычных. В то время как закалённая стальная форма может производить сотни тысяч деталей, алюминиевые быстрорежущие инструменты обычно служат 5,000–10 000 циклов, а инструменты на основе полимеров могут выйти из строя уже после нескольких сотен использований. Это означает, что необходимо планировать замену инструментов и учитывать это в производственных расходах.
Зная эти распространенные проблемы и дефекты в процессе быстрой обработки, вы сможете лучше ориентироваться в задачах, связанных с этой технологией производства, и принимать обоснованные решения по оптимизации вашего производственного процесса.
Применение быстрой оснастки в различных отраслях промышленности
От автомобилестроения до потребительской электроники, быстрое изготовление инструментов меняет подходы к проектированию и производству продукции. Быстрое изготовление инструментов внедряется в различных отраслях промышленности в связи с необходимостью быстрой проверки проектов и ускорения вывода продукции на рынок. Эта технология позволяет производить сложные детали и инструменты с меньшими затратами и в кратчайшие сроки по сравнению с традиционными методами.
Приложения в автомобильном секторе
В автомобильной промышленности быстрое изготовление оснастки облегчает производство функциональных прототипов для испытаний и валидации, компонентов отделки салона и специализированных мелкосерийных деталей для автомобилей класса люкс или автомобилей с высокими эксплуатационными характеристиками. Автопроизводители используют быстрое изготовление оснастки для проверки конструкции перед переходом на дорогостоящую производственную оснастку, что потенциально позволяет сэкономить миллионы на стоимости оснастки.
Производство медицинского оборудования
Индустрия медицинских приборов использует быструю оснастку для производства анатомических моделей, хирургических шаблонов, индивидуальных имплантатов и специализированных инструментов. Медицинские приложения выигрывают от возможности создавать индивидуальные устройства и инструменты для пациентов в небольших количествах, избегая высоких затрат, связанных с традиционными методами производства.
Производство бытовой электроники
В производстве бытовой электроники используется быстрая оснастка для создания прототипов корпусов, разъёмов и внутренних компонентов, что позволяет быстро итерировать и тестировать новые конструкции. Стремительно меняющийся рынок электроники требует быстрых сроков выполнения заказов, которые может обеспечить быстрая оснастка, позволяя компаниям быстрее реагировать на рыночные тенденции и предпочтения потребителей.
Внедряя скоростную оснастку, промышленные предприятия могут значительно сократить сроки и затраты производства, одновременно повышая качество продукции. По мере развития производства ожидается, что роль скоростной оснастки будет расширяться и охватывать всё большее число отраслей.
Мягкая оснастка против жесткой оснастки
Мягкая и жесткая оснастка представляют собой два различных подхода к быстрой оснастке. Выбор между ними зависит от конкретных требований вашего производственного процесса, включая материал, объём производства и требуемую долговечность пресс-формы.
Характеристики и применение мягкого инструмента
Мягкая оснастка в основном предполагает использование гибких материалов, таких как силикон, уретан или эпоксидные композиты, для создания форм. Эти материалы характеризуются относительно низкой стоимостью и короткими сроками изготовления, что делает их идеальными для создания прототипов, изготовления мостов и мелкосерийного производства. Мягкая оснастка отлично подходит для производства деталей со сложной геометрией и изящными деталями. Как правило, мягкая оснастка позволяет производить от 25 до 1,000 деталей в зависимости от материала и сложности.
Преимущества и ограничения жесткой оснастки
С другой стороны, под твёрдой оснасткой подразумеваются формы, изготовленные из таких металлов, как алюминий или сталь, обладающих большей прочностью и термостойкостью. Твёрдая алюминиевая оснастка, часто изготавливаемая методами быстрой оснастки, прочнее мягкой оснастки, но дешевле традиционных форм из закалённой стали. Обычно она позволяет производить 5,000–10 000 деталей методом литья под давлением, что делает её подходящей для среднесерийного производства. Однако твёрдая оснастка требует более высоких первоначальных затрат и более длительного срока изготовления по сравнению с мягкой оснасткой.
Выбор правильного типа быстрорежущей оснастки для вашего проекта
Ключ к успеху проекта по быстрой оснастке — выбор наиболее подходящего метода. Этот выбор требует учёта ряда критически важных факторов, влияющих на результат вашего проекта.
Факторы, которые следует учитывать при выборе
При выборе метода быстрой оснастки необходимо учитывать несколько факторов. В первую очередь, определяющим фактором является ваш бюджет, поскольку стоимость различных методов оснастки значительно различается. Например, полимерная оснастка, как правило, более доступна, её первоначальные инвестиции часто составляют менее 2,000 долларов США, в то время как стальная оснастка, хотя и дороже, обеспечивает большую долговечность.
Ожидаемые объёмы производства также играют решающую роль. Мягкая оснастка, например, силиконовые формы, подходит для производства десятков деталей, тогда как формы, напечатанные на 3D-принтере, позволяют производить сотни, а алюминиевая или стальная оснастка позволяет изготавливать тысячи или десятки тысяч деталей соответственно.
Сложность конструкции и требования к материалам для конечной детали также играют важную роль. Для сложных конструкций могут потребоваться особые подходы к оснастке, такие как литье под давлением силикона или передовая 3D-печать. Выбор материала оснастки зависит от выбранного вами материала, поскольку разные формы выдерживают различные условия обработки.
Система принятия решений
Системный подход к принятию решений начинается с чёткого определения требований к вашему проекту, включая объём производства, материалы, сроки и бюджет. Следующий шаг — оценка того, какие методы оснастки соответствуют этим критериям.
Учитывайте также ваши будущие потребности. Будет ли ваш проект претерпевать изменения? Могут ли увеличиться объёмы производства? Как долго вам потребуется оснастка, чтобы оставаться жизнеспособной? Ответы на эти вопросы помогут принять более взвешенное решение.
Консультации с Решение— опытный поставщик инструментов для быстрого изготовления, который может предложить ценную информацию о лучших подходах к требованиям вашего конкретного проекта, гарантируя, что вы сделаете наиболее подходящий выбор с учетом ваших потребностей.
